Преобразование графиков показательной функции примеры. Преобразования графиков. Построение графика функции вида y = - f(x)
Основные элементарные функции в чистом виде без преобразования встречаются редко, поэтому чаще всего приходится работать с элементарными функциями, которые получили из основных с помощью добавления констант и коэффициентов. Такие графики строятся при помощи геометрических преобразований заданных элементарных функций.
Рассмотрим на примере квадратичной функции вида y = - 1 3 x + 2 3 2 + 2 , графиком которой является парабола y = x 2 , которая сжата втрое относительно О у и симметрична относительно О х, причем сдвинутую на 2 3 по О х вправо, на 2 единицы по О у вверх. На координатной прямой это выглядит так:
Yandex.RTB R-A-339285-1
Геометрические преобразования графика функции
Применяя геометрические преобразования заданного графика получаем, что график изображается функцией вида ± k 1 · f (± k 2 · (x + a)) + b , когда k 1 > 0 , k 2 > 0 являются коэффициентами сжатия при 0 < k 1 < 1 , 0 < k 2 < 1 или растяжения при k 1 > 1 , k 2 > 1 вдоль О у и О х. Знак перед коэффициентами k 1 и k 2 говорит о симметричном отображении графика относительно осей, a и b сдвигают ее по О х и по О у.
Определение 1
Существует 3 вида геометрических преобразований графика :

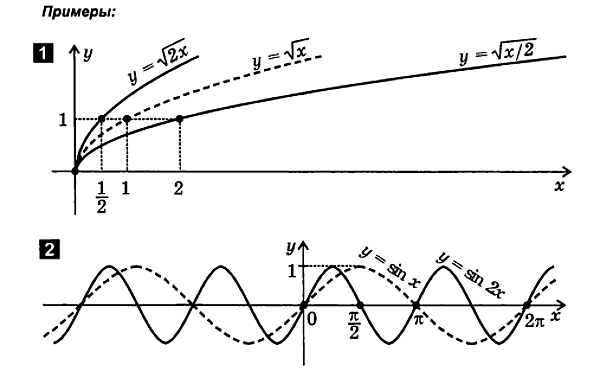

- Масштабирование вдоль О х и О у. На это влияют коэффициенты k 1 и k 2 при условии не равности 1 , когда 0 < k 1 < 1 , 0 < k 2 < 1 , то график сжимается по О у, а растягивается по О х, когда k 1 > 1 , k 2 > 1 , то график растягивается по О у и сжимается по О х.

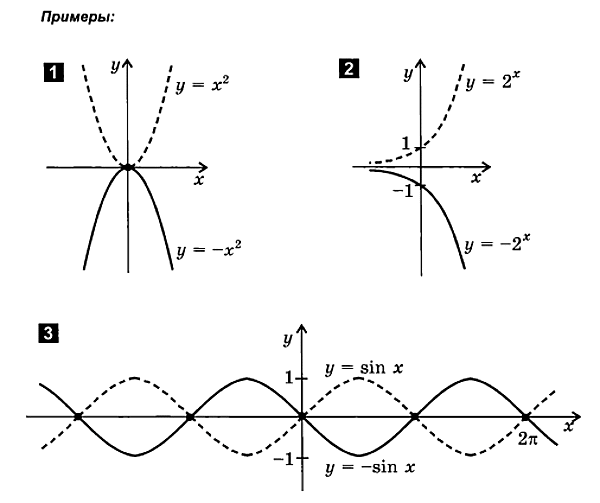

- Симметричное отображение относительно координатных осей. При наличии знака « - » перед k 1 симметрия идет относительно О х, перед k 2 идет относительно О у. Если « - » отсутствует, тогда пункт при решении пропускается;

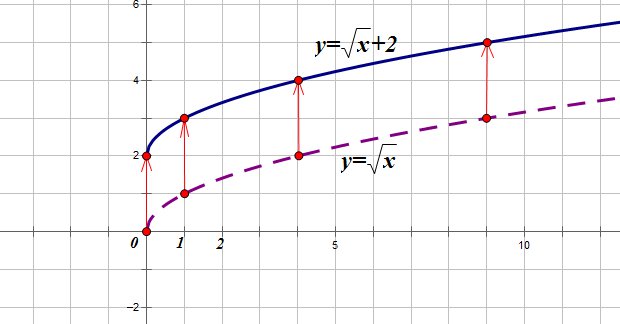

- Параллельный перенос (сдвиг) вдоль О х и О у. Преобразование производится при наличии коэффициентов a и b неравных 0 . Если значение a положительное, до график сдвигается влево на | а | единиц, если отрицательное a , тогда в право на такое же расстояние. Значение b определяет движение по оси О у, что значит при положительном b функция движется вверх, при отрицательном – вниз.
Рассмотрим решения на примерах, начиная со степенной функции.
Пример 1
Преобразовать y = x 2 3 и построить график функции y = - 1 2 · 8 x - 4 2 3 + 3 .
Решение
Представим функции таким образом:
y = - 1 2 · 8 x - 4 2 3 + 3 = - 1 2 · 8 x - 1 2 2 3 + 3 = - 2 x - 1 2 2 3 + 3
Где k 1 = 2 , стоит обратить внимание на наличие « - » , а = - 1 2 , b = 3 . Отсюда получаем, что геометрические преобразования производятся с растяжения вдоль О у вдвое, отображается симметрично относительно О х, сдвигается вправо на 1 2 и вверх на 3 единицы.
Если изобразить исходную степенную функцию, получим, что
при растягивании вдвое вдоль О у имеем, что
Отображение, симметричное относительно О х, имеет вид
а движение вправо на 1 2
движение на 3 единицы вверх имеет вид
Преобразования показательной функции рассмотрим на примерах.
Пример 2
Произвести построение графика показательной функции y = - 1 2 1 2 (2 - x) + 8 .
Решение.
Преобразуем функцию, исходя из свойств степенной функции. Тогда получим, что
y = - 1 2 1 2 (2 - x) + 8 = - 1 2 - 1 2 x + 1 + 8 = - 1 2 · 1 2 - 1 2 x + 8
Отсюда видно, что получим цепочку преобразований y = 1 2 x:
y = 1 2 x → y = 1 2 · 1 2 x → y = 1 2 · 1 2 1 2 x → → y = - 1 2 · 1 2 1 2 x → y = - 1 2 · 1 2 - 1 2 x → → y = - 1 2 · 1 2 - 1 2 x + 8
Получаем, что исходная показательная функция имеет вид
Сжимание вдвое вдоль О у дает
Растягивание вдоль О х
Симметричное отображение относительно О х
Отображение симметрично относительно О у
Сдвигание на 8 единиц вверх
Рассмотрим решение на примере логарифмической функции y = ln (x) .
Пример 3
Построить функцию y = ln e 2 · - 1 2 x 3 при помощи преобразования y = ln (x) .
Решение
Для решения необходимо использовать свойства логарифма, тогда получаем:
y = ln e 2 · - 1 2 x 3 = ln (e 2) + ln - 1 2 x 1 3 = 1 3 ln - 1 2 x + 2
Преобразования логарифмической функции выглядят так:
y = ln (x) → y = 1 3 ln (x) → y = 1 3 ln 1 2 x → → y = 1 3 ln - 1 2 x → y = 1 3 ln - 1 2 x + 2
Изобразим график исходной логарифмической функции
Производим сжимание строе по О у
Производим растягивание вдоль О х
Производим отображение относительно О у
Производим сдвигание вверх на 2 единицы, получаем
Для преобразования графиков тригонометрической функциинеобходимо подгонять под схему решения вида ± k 1 · f (± k 2 · (x + a)) + b . Необходимо, чтобы k 2 приравнивался к T k 2 . Отсюда получаем, что 0 < k 2 < 1 дает понять, что график функции увеличивает период по О х, при k 1 уменьшает его. От коэффициента k 1 зависит амплитуда колебаний синусоиды и косинусоиды.
Рассмотрим примеры решения заданий с преобразованиями y = sin x .
Пример 4
Построить график y = - 3 sin 1 2 x - 3 2 - 2 с помощью преобразований функции y=sinx.
Решение
Необходимо привести функцию к виду ± k 1 · f ± k 2 · x + a + b . Для этого:
y = - 3 sin 1 2 x - 3 2 - 2 = - 3 sin 1 2 (x - 3) - 2
Видно, что k 1 = 3 , k 2 = 1 2 , a = - 3 , b = - 2 . Так как перед k 1 имеется « - » , а перед k 2 - нет, тогда получим цепочку преобразований вида:
y = sin (x) → y = 3 sin (x) → y = 3 sin 1 2 x → y = - 3 sin 1 2 x → → y = - 3 sin 1 2 x - 3 → y = - 3 sin 1 2 (x - 3) - 2
Подробное преобразование синусоиды. При построении графика исходной синусоиды y = sin (x) получаем, что наименьшим положительным периодом считается T = 2 π . Нахождение максимума в точках π 2 + 2 π · k ; 1 , а минимума - - π 2 + 2 π · k ; - 1 , k ∈ Z .
Производится растягивание по О у втрое, значит возрастание амплитуды колебаний возрастет в 3 раза. T = 2 π - это наименьший положительный период. Максимумы переходят в π 2 + 2 π · k ; 3 , k ∈ Z , минимумы - - π 2 + 2 π · k ; - 3 , k ∈ Z .
При растягивании по О х вдвое получаем, что наименьший положительный период увеличивается в 2 раза и равняется T = 2 π k 2 = 4 π . Максимумы переходят в π + 4 π · k ; 3 , k ∈ Z , минимумы – в - π + 4 π · k ; - 3 , k ∈ Z .
Изображение производится симметрично относительно О х. Наименьший положительный период в данном случае не меняется и равняется T = 2 π k 2 = 4 π . Переход максимума выглядит как - π + 4 π · k ; 3 , k ∈ Z , а минимума – π + 4 π · k ; - 3 , k ∈ Z .
Производится сдвижение графика вниз на 2 единицы. Изменение наименьшего общего периода не происходит. Нахождение максимумов с перехождением в точки - π + 3 + 4 π · k ; 1 , k ∈ Z , минимумов - π + 3 + 4 π · k ; - 5 , k ∈ Z .
На данном этапе график тригонометрической функции считается преобразованным.
Рассмотрим подробное преобразование функции y = cos x .
Пример 5
Построить график функции y = 3 2 cos 2 - 2 x + 1 при помощи преобразования функции вида y = cos x .
Решение
По алгоритму необходимо заданную функцию привести к виду ± k 1 · f ± k 2 · x + a + b . Тогда получаем, что
y = 3 2 cos 2 - 2 x + 1 = 3 2 cos (- 2 (x - 1)) + 1
Из условия видно, что k 1 = 3 2 , k 2 = 2 , a = - 1 , b = 1 , где k 2 имеет « - » , а перед k 1 он отсутствует.
Отсюда получаем, что получится график тригонометрической функции вида:
y = cos (x) → y = 3 2 cos (x) → y = 3 2 cos (2 x) → y = 3 2 cos (- 2 x) → → y = 3 2 cos (- 2 (x - 1)) → y = 3 2 cos - 2 (x - 1) + 1
Пошаговое преобразование косинусоиды с графической иллюстрацией.
При заданной графике y = cos (x) видно, что наименьший общий период равняется T = 2 π . Нахождение максимумов в 2 π · k ; 1 , k ∈ Z , а минимумов π + 2 π · k ; - 1 , k ∈ Z .
При растягивании вдоль О у в 3 2 раза происходит возрастание амплитуды колебаний в 3 2 раза. T = 2 π является наименьшим положительным периодом. Нахождение максимумов в 2 π · k ; 3 2 , k ∈ Z , минимумов в π + 2 π · k ; - 3 2 , k ∈ Z .
При сжатии вдоль О х вдвое получаем, что наименьшим положительным периодом является число T = 2 π k 2 = π . Производится переход максимумов в π · k ; 3 2 , k ∈ Z ,минимумов - π 2 + π · k ; - 3 2 , k ∈ Z .
Симметричное отображение относительно О у. Так как график нечетный, то он не будет изменяться.
При сдвигании графика на 1 . Отсутствуют изменения наименьшего положительного периода T = π . Нахождение максимумов в π · k + 1 ; 3 2 , k ∈ Z , минимумов - π 2 + 1 + π · k ; - 3 2 , k ∈ Z .
При сдвигании на 1 наименьший положительный период равняется T = π и не изменен. Нахождение максимумов в π · k + 1 ; 5 2 , k ∈ Z , минимумов в π 2 + 1 + π · k ; - 1 2 , k ∈ Z .
Преобразования функции косинуса завершено.
Рассмотрим преобразования на примере y = t g x .
Пример 6
Построить график функции y = - 1 2 t g π 3 - 2 3 x + π 3 при помощи преобразований функции y = t g (x) .
Решение
Для начала необходимо привести заданную функцию к виду ± k 1 · f ± k 2 · x + a + b , после чего получаем, что
y = - 1 2 t g π 3 - 2 3 x + π 3 = - 1 2 t g - 2 3 x - π 2 + π 3
Отчетливо видно, что k 1 = 1 2 , k 2 = 2 3 , a = - π 2 , b = π 3 , а перед коэффициентами k 1 и k 2 имеется « - » . Значит, после преобразования тангенсоиды получаем
y = t g (x) → y = 1 2 t g (x) → y = 1 2 t g 2 3 x → y = - 1 2 t g 2 3 x → → y = - 1 2 t g - 2 3 x → y = - 1 2 t g - 2 3 x - π 2 → → y = - 1 2 t g - 2 3 x - π 2 + π 3
Поэтапное преобразование тангенсоиды с графическим изображением.
Имеем, что исходный график – это y = t g (x) . Изменение положительного периода равняется T = π . Областью определения считается - π 2 + π · k ; π 2 + π · k , k ∈ Z .
Сжимаем в 2 раза вдоль О у. T = π считается наименьшим положительным периодом, где область определения имеет вид - π 2 + π · k ; π 2 + π · k , k ∈ Z .
Растягиваем вдоль О х в 3 2 раза. Вычислим наименьший положительный период, причем равнялся T = π k 2 = 3 2 π . А область определения функции с координатами - 3 π 4 + 3 2 π · k ; 3 π 4 + 3 2 π · k , k ∈ Z , меняется только область определения.
Симметрия идет по сторону О х. Период не изменится в этот момент.
Необходимо симметрично отображать оси координат. Область определения в данном случае неизменна. График совпадает с предыдущим. Это говорит о том, что функция тангенса нечетная. Если к нечетной функции задать симметричное отображение О х и О у, тогда преобразуем до исходной функции.
Решение
Для начала необходимо перейти от арккосинуса к арксинусу при помощи обратных тригонометрических функций a r c sin x + a r c o cos x = π 2 . Значит, получим, что a r c sin x = π 2 - a r c cos x .
Видно, что y = a r c cos x → y = - a r c cos x → y = - a r c cos x + π 2 .
Поэтапное преобразование арккосинуса и графическое изображение.
График, данный по условию
Производим отображение относительно О х
Производим движение вверх на π 2 .
Таким образом, осуществляется переход от арккосинуса к косинусу. Необходимо произвести геометрические преобразования арксинуса и его графика.
Видно, что k 1 = 2 , k 2 = 1 3 , a = - 1 , b = 0 , где отсутствует знак « - » у k 1 и k 2 .
Отсюда получаем, что преобразования y = a r c sin x примет вид:
y = a r c sin (x) → y = 2 a r c sin (x) → → y = 2 a r c sin 1 3 x → y = 2 a r c sin 1 3 (x - 1)
Поэтапное преобразование графика арксинуса и графическое изображение.
График y = a r c sin x имеет область определения вида x ∈ - 1 ; 1 , тогда интервал y ∈ - π 2 ; π 2 относится к области значений.
Необходимо растянуть вдвое по О у, причем область определения останется неизменной x ∈ - 1 ; 1 , а область значений y ∈ - π ; π .
Растягивание по О х строе. Происходит расширение области определения x ∈ - 3 ; 3 , но область значений остается неизменной y ∈ - π ; π .
Показательная функция
- это обобщение произведения n
чисел, равных a
:
y(n)
= a n = a·a·a···a
,
на множество действительных чисел x
:
y(x)
= a x
.
Здесь a
- фиксированное действительное число, которое называют основанием показательной функции
.
Показательную функцию с основанием a
также называют экспонентой по основанию a
.
Обобщение выполняется следующим образом.
При натуральном x = 1, 2, 3,...
,
показательная функция является произведением x
множителей:
.
При этом она обладает свойствами (1.5-8) (), которые следуют из правил умножения чисел. При нулевом и отрицательных значениях целых чисел ,
показательную функцию определяют по формулам (1.9-10). При дробных значениях x = m/n
рациональных чисел, ,
ее определяют по формуле(1.11). Для действительных ,
показательную функцию определяют как предел последовательности:
,
где - произвольная последовательность рациональных чисел, сходящаяся к x
:
.
При таком определении, показательная функция определена для всех ,
и удовлетворяет свойствам (1.5-8), как и для натуральных x
.
Строгая математическая формулировка определения показательной функции и доказательство ее свойств приводится на странице «Определение и доказательство свойств показательной функции ».
Свойства показательной функции
Показательная функция y = a x
,
имеет следующие свойства на множестве действительных чисел ()
:
(1.1)
определена и непрерывна, при ,
для всех ;
(1.2)
при a ≠ 1
имеет множество значений ;
(1.3)
строго возрастает при ,
строго убывает при ,
является постоянной при ;
(1.4)
при ;
при ;
(1.5)
;
(1.6)
;
(1.7)
;
(1.8)
;
(1.9)
;
(1.10)
;
(1.11)
,
.
Другие полезные формулы.
.
Формула преобразования к показательной функции с другим основанием степени:
При b = e
,
получаем выражение показательной функции через экспоненту:
Частные значения
, , , , .
На рисунке представлены графики показательной функции
y(x)
= a x
для четырех значений основания степени
: a = 2
,
a = 8
,
a = 1/2
и a = 1/8
.
Видно, что при a > 1
показательная функция монотонно возрастает. Чем больше основание степени a
,
тем более сильный рост. При 0
< a < 1
показательная функция монотонно убывает. Чем меньше показатель степени a
,
тем более сильное убывание.
Возрастание, убывание
Показательная функция, при является строго монотонной, поэтому экстремумов не имеет. Основные ее свойства представлены в таблице.
| y = a x , a > 1 | y = a x , 0 < a < 1 | |
| Область определения | - ∞ < x < + ∞ | - ∞ < x < + ∞ |
| Область значений | 0 < y < + ∞ | 0 < y < + ∞ |
| Монотонность | монотонно возрастает | монотонно убывает |
| Нули, y = 0 | нет | нет |
| Точки пересечения с осью ординат, x = 0 | y = 1 | y = 1 |
| + ∞ | 0 | |
| 0 | + ∞ |

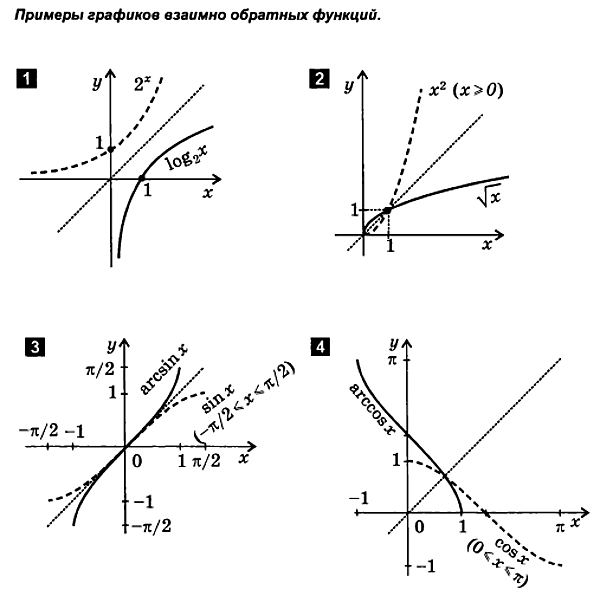

Обратная функция
Обратной для показательной функции с основанием степени a является логарифм по основанию a .
Если ,
то
.
Если ,
то
.
Дифференцирование показательной функции
Для дифференцирования показательной функции, ее основание нужно привести к числу e , применить таблицу производных и правило дифференцирования сложной функции.
Для этого нужно использовать свойство логарифмов
и формулу из таблицы производных :
.
Пусть задана показательная функция:
.
Приводим ее к основанию e
:
Применим правило дифференцирования сложной функции . Для этого вводим переменную
Тогда
Из таблице производных имеем (заменим переменную x
на z
):
.
Поскольку - это постоянная, то производная z
по x
равна
.
По правилу дифференцирования сложной функции:
.
Производная показательной функции
.
Производная n-го порядка:
.
Вывод формул > > >
Пример дифференцирования показательной функции
Найти производную функции
y = 3
5
x
Решение
Выразим основание показательной функции через число e
.
3
= e ln 3
Тогда
.
Вводим переменную
.
Тогда
Из таблицы производных находим:
.
Поскольку 5ln 3
- это постоянная, то производная z
по x
равна:
.
По правилу дифференцирования сложной функции имеем:
.
Ответ
Интеграл
Выражения через комплексные числа
Рассмотрим функцию комплексного числа z
:
f(z)
= a z
где z = x + iy
;
i 2 = - 1
.
Выразим комплексную постоянную a
через модуль r
и аргумент φ
:
a = r e i φ
Тогда
.
Аргумент φ
определен не однозначно. В общем виде
φ = φ 0 + 2
πn
,
где n
- целое. Поэтому функция f(z)
также не однозначна. Часто рассматривают ее главное значение
.
Разложение в ряд
.
Использованная литература:
И.Н. Бронштейн, К.А. Семендяев, Справочник по математике для инженеров и учащихся втузов, «Лань», 2009.
ДАГЕСТАНСКИЙ ИНСТИТУТ ПОВЫШЕНИЯ КВАЛИФИКАЦИИ
ПЕДАГОГИЧЕСКИХ КАДРОВ
КАФЕДРА ФИЗИКО- МАТЕМАТИЧЕСКОГО ОБРАЗОВАНИЯ И ИКТ
Проект
на тему:
« Построение и п реобразования
графиков функций
в школьном курсе математики »
Рабаданова П.А.
учитель математики
МБОУ « Кочубейская СОШ»
Тарумовский район
2015 г.
1. Введение……………………………………………………………….….3
2. Глава I . Обзор литературы по теме проекта………………………….….5
3. Глава II . Эмпирическая часть:
3.1. Основные методы преобразования графиков функции……….….7
3.2. Построение графиков четной и нечетной функций…………….. 10
3.3. Построение графика обратной функции………………………... 11
3.4. Деформация (сжатие и растяжение) графиков ………………….12
3.5.Комбинация переноса, отражения и деформации………………......13
4.Задания для самостоятельного решения………………………..…...14
5.Заключение………………………………………………………………15
6. Выводы…………………………………………………………..………17
ВВЕДЕНИЕ
Преобразование графиков функции является одним из фундаментальных математических понятий, непосредственно связанные с практической деятельностью. В графиках отражены изменчивость и динамичность реального мира, взаимные отношения реальных объектов и явлений.
Функциональная линия является базовой тематикой, рассматриваемая в Основном и Едином государственных экзаменах. Так же многие математические понятия рассматриваются графическими методами. Например, к вадратичная функция вводится и изучается в тесной связи с квадратными уравнениями и неравенствами. Отсюда следует, что обучение учащихся построению и преобразованию графиков функции является одной из главных задач обучению математике в школе.
Исследование функции дает возможность найти об ласть определения и область значения функции, обла сти убывания или возрастания, асимптоты, интервалы знакопостоянства и др. Однако для построения графи ков многих функций можно использовать ряд методов, облегча ющие построение. Поэтому учащиеся должны иметь компетенции построения графиков по методическим схемам.
Выше сказанное определяет актуальность темы исследования.
Объектом исследования является изучение преобразование графиков функциональной линии в школьной математике.
Предмет исследования – процесс построение и преобразование графиков функции в общеобразовательной школе.
Цель исследования: образовательная - заключается в выявлении методической схемы построения и преобразования графиков функции; развивающая - развитие абстрактного, алгоритмического, логического мышления, пространственного воображения; воспитательная – воспитание графической культуры школьников, формирование навыков умственного труда.
Цели обусловили решение следующих задач:
1. Проанализировать учебно-методическую по исследуемой проблеме.
2. Выявить методические схемы преобразования графиков функции в школьном курсе математики.
3. Отобрать наиболее эффективные методы и средства построение и преобразование графиков функции в общеобразовательной школе , способствующие: осмысленному усвоению учебного материала; повышению познавательной активности учащихся; развитию их творческих способностей.
ГИПОТЕЗА исследования: формирование графических навыков в процессе изучения функций и воспитание графической культуры учащихся будет эффективным, если учащиеся владеют методической схемой построения и преобразования графиков функции в школьном курсе математики.
ГЛАВА I . ОБЗОР ЛИТЕРАТУРЫ ПО ТЕМЕ ПРОЕКТА.
При подготовке к проекту мы изучили следующую литературу:
Сивашинский, И. Х. Теоремы и задачи по алгебре, элементарным функциям - М., 2002. - 115 с.
Гельфанд, И. М., Глаголева, Е. Г., Шноль, Э. Э. Функции и графики (основные приемы) - М., 1985. - 120 с
В.З.Зайцев, В.В. Рыжков, М.И. Сканави. Элементарная математика- М., 2010(переиздание). - 590 с.
Кузьмин, М. К. Построение графика функции - Ж. Математика в школе. - 2003. - №5. - С. 61-62.
Шилов Г.Е. Как строить графики? - М., 1982.
Исаак Танатар. Геометрические преобразования графиков функций - МЦНМО, 2012
В отмечено, что умение с помощью графика «прочитать» поведение функции на некотором множестве находит применение не только в курсе математики, но и в любой практической деятельности человека, в которой ему приходится иметь дело с теми или иными графическими изображениями зависимостей. Поэтому учащиеся должны уметь по графику функции определить некоторые ее свойства.
В строго изложен теоретический материал преобразования графиков. Сопровождается методика иллюстрацией рисунками, различной сложности примерами и их решениями, что дает возможность углублено расширить знания и построении графиков сложных функций.
Представляет электронный учебный курс, объем и содержание которого соответствуют требованиям к курсу математики старших классов средней школы. Теоретический материал подкреплен графическими анимационными иллюстрациями, которые дают наглядные представления об изучаемой теме. Курс включает три модуля: модуль изучения теоретического материала, модуль самопроверки и модуль контроля знаний.
Из , , использованы для эмпирической части проекта методические схемы построения графиков, примеры для самостоятельной работы.
Выводы к 1 главе
Изучение учебно-методической литературы позволило:
1. Выявить методическую схему изучения, построения и преобразования графиков функции в школьном курсе математики.
2. Отобрать наиболее эффективные методы и средства построение и преобразование графиков функции в школьной математике, способствующие:
осмысленному усвоению учебного материала;
повышению познавательной активности учащихся;
развитию их творческих способностей.
3. показать, что функциональная линия оказывает существенное влияние при изучении различных понятий в математике.
Глава 2. ЭМПИРИЧЕСКАЯ ЧАСТЬ
В этой главе мы рассмотрим основные методы преобразования графиков функций, дадим методические схемы построения различных комбинаций графиков для различных функций.
2.1. ОСНОВНЫЕ МЕТОДЫ ПРЕОБРАЗОВАНИЯ ГРАФИКОВ ФУНКЦИИ
Перенос вдоль оси ординат
f ( x ) f ( x )+ b .
Для построения графика функции y = f ( x ) + b следу ет:
1. построить график функции y = f ( x )
2. перенести ось абсцисс на | b | единиц вверх при b >0 или на | b | еди ниц вниз при b < 0. Полученный в новой системе коор динат график является графиком функции y = f ( x ) + b .
2. Перенос вдоль оси абсцисс
f ( x ) f ( x + a ) .
y = f ( x + a ) следу ет:
3. Построение графика функции вида y = f (- x )
f (x ) f (- x ).
Для построения графика функции y = f ( - х) следует:
построить график функции y = f ( x )
отразить его отно сительно оси ординат
полученный график является графиком функции y = f ( - х).
4. Построение графика функции вида у = - f ( x )
f ( x ) - f ( x )
- f ( x ) следует:
построить график функции y = f ( x )
отразить его относительно оси абсцисс
2.2. Построение графиков четной и нечетной функций
При построении графиков четной и нечетной функции удобно пользоваться следующими свойствами:
1.График четной функции симмет ричен относительно оси ординат.
2. График нечетной функции симметричен относительно начала координат.
Для построения графиков четной и нечетной функции достаточно построить только правую ветвь графика для положительных значений аргумента. Левая ветвь достраивается симметрично относительно начала координат для нечетной функции и относительно оси ординат для четной функции.
Для построения графика четной функции y = f ( x ) сле дует:
построить ветвь графика этой функции только в об ласти положительных значений аргумента х≥О.
О тразить этот ветвь относительно оси ординат
Для построения графика нечетной функции y = f ( x ) следует:
строить ветвь графика этой функции только в области положительных значений аргумента (х≥0).
О тразить этот ветвь относительно начало координат в область отрицательных значений х.
2.3. Построение графика обратной функции
Как уже отмечалось, прямая и обратная функции вы ражают одну и ту же зависимость между переменными х и у, с тем только отличием, что в обратной функции эти переменные поменялись ролями, что равносильно изме нению обозначений осей координат. Поэтому график обратной функции симметричен графику прямой функции относительно биссектрисы I и III координатных углов, т. е. относительно прямой у = х. Таким образом, получаем следующее правило.
Для построения графика функции у = (х), обратной по отношению к функции y = f ( x ), следует построить график y = f ( x ) и отразить его относительно прямой у = х.
2.4. Деформация (сжатие и растяжение) графиков
1. Сжатие (растяжение) графика вдоль оси ординат
f ( x ) A ∙ f ( x ).
Для построения графика функции y = A ∙ f ( x ) следует:
8. Сжатие (растяжение) графика вдоль оси абсцисс
f ( x )
Для построения графика функции у = f ( x ) следует:
2.5. Комбинация переноса, отражения и деформации
Очень часто при построении графиков функций при меняют комбинацию приемов .
Последовательное применение ряда таких приемов поз воляет существенно упростить построение графика ис ходной функции и нередко свести его в конце концов к построению одной из простейших элементарных функ ций. Рассмотрим, как с учетом изложенного следует строить графики функций.
Отметим, что поря док упрощения целесообразно проводить в следующей последователь ности.
Использование четности или нечетности функции.
Перенос осей.
Отражение и деформация.
Построение же графика выполняется в обратной последовательности.
Пример.
Построить график функции
Построение проведем по следующим шагам:
1. построим график натурального логарифма :
2. сожмём
к оси
OY
в 2 раза:
;
3.
отобразим симметрично
относительно оси
OY
:
;
4. сдвинем вдоль оси
OX
на
(!!!) вправо:
:
5. отобразим симметрично относительно оси
OX
:
;
6. сдвинем
вдоль оси
OY
на 3 единицы вверх:
:
ПРИМЕРЫ ПОСТРОЕНИЯ и ПРЕОБРАЗОВАНИЯ ГРАФИКОВ ФУНКЦИИ
Пример 1. Построить график функции .
Сначала изобразим график синуса, его период равен :
график функции получается путём сжатия графика к оси ординат в два раза. log .
Построить график функции у = 2 cos х.
Построить график функции y = sin x .
ЗАКЛЮЧЕНИЕ
Во время работы над проектной работой были проанализирована различная учебно-методическая литература по данной проблеме. Результаты исследования позволили выявить наиболее характерные положительные стороны изучения , построения и преобразования графиков функции в школьном курсе математики
Основной целью проекта является формирование у учащихся умений и навыков в чтении и выполнении чертежей, в формировании у них рациональных приемов самостоятельной деятельности.
Необходимость усовершенствования графического образования в целом диктуется не только современными требованиями производства, но и ролью графики в развитии технического мышления и познавательных способностей учащихся. Способность человека к переработке графической информации является одним из показателей его умственного развития. Поэтому графическая подготовка должна стать неотъемлемым элементом общеобразовательной подготовки.
Выводы
Таким образом, разработанный проект « Построение и преобразование графиков функции», посвященный одному из центральных понятий математики - функциональной зависимости, ориентирован на систематизацию и расширение знаний учащихся. Изучение конкретных способов преобразования графиков функций проводится аналитико-графическим путем по строгим методическим схемам. Собранный материал можно использовать на уроках и для самоподготовки учащихся. Для проведения занятий могут использоваться разнообразные формы и методы организации и обучения.
Преобразование графиков функций
В этой статье я познакомлю вас с линейными преобразованиями графиков функций и покажу, как с помощью этих преобразований из графика функции получить график функции
Линейным преобразованием функции называется преобразование самой функции и/или ее аргумента к виду
, а также преобразование, содержащее модуль аргумента и/или функции.
Наибольшие затруднения при построении графиков с помощью линейных преобразований вызывают следующие действия:
- Вычленение базовой функции, собственно, график которой мы и преобразовываем.
- Определения порядка преобразований.
И менно на этих моментах мы и остановимся подробнее.
Рассмотрим внимательно функцию
В ее основе лежит функция . Назовем ее базовой функцией .
При построении графика функции мы совершаем преобразования графика базовой функции .
Если бы мы совершали преобразования функции в том же порядке, в каком находили ее значение при определенном значении аргумента, то
Рассмотрим какие виды линейных преобразований аргумента и функции существуют, и как их выполнять.
Преобразования аргумента.
1. f(x) f(x+b)
1. Строим график фунции
2. Сдвигаем график фунции вдоль оси ОХ на |b| единиц
- влево, если b>0
- вправо, если b<0
Построим график функции
1. Строим график функции
2. Сдвигаем его на 2 единицы вправо:
2. f(x) f(kx)
1. Строим график фунции
2. Абсциссы точек графика делим на к, ординаты точек оставляем без изменений.
Построим график функции .
1. Строим график функции
2. Все абсциссы точек графика делим на 2, ординаты оставляем без изменений:
3. f(x) f(-x)
1. Строим график фунции
2. Отображаем его симметрично относительно оси OY.
Построим график функции .
1. Строим график функции
2. Отображаем его симметрично относительно оси OY:
4. f(x) f(|x|)
1. Строим график функции
2. Часть графика, расположенную левее оси ОY стираем, часть графика, расположенную правее оси ОY Достраиваем симметрично относительно оси OY:
График функции выглядит так:
Построим график функции
1. Строим график функции (это график функции , смещенный вдоль оси ОХ на 2 единицы влево):
2. Часть графика, расположенную левее оси OY (x<0) стираем:
3. Часть графика, расположенную правее оси OY (x>0) достраиваем симметрично относительно оси OY:
Важно! Два главных правила преобразования аргумента.
1. Все преобразования аргумента совершаются вдоль оси ОХ
2. Все преобразования аргумента совершаются "наоборот" и "в обратном порядке".
Например, в функции последовательность преобразований аргумента такая:
1. Берем модуль от х.
2. К модулю х прибавляем число 2.
Но построение графика мы совершали в обратном порядке:
Сначала выполнили преобразование 2. - сместили график на 2 единицы влево (то есть абсциссы точек уменьшили на 2, как бы "наоборот")
Затем выполнили преобразование f(x) f(|x|).
Коротко последовательность преобразований записывается так:
Теперь поговорим о преобразовании функции . Преобразования совершаются
1. Вдоль оси OY.
2. В той же последовательности, в какой выполняются действия.
Вот эти преобразования:
1. f(x)f(x)+D
2. Смещаем его вдоль оси OY на |D| единиц
- вверх, если D>0
- вниз, если D<0
Построим график функции
1. Строим график функции
2. Смещаем его вдоль оси OY на 2 единицы вверх:
2. f(x)Af(x)
1. Строим график функции y=f(x)
2. Ординаты всех точек графика умножаем на А, абсциссы оставляем без изменений.
Построим график функции
1. Построим график функции
2. Ординаты всех точек графика умножим на 2:
3. f(x)-f(x)
1. Строим график функции y=f(x)
Построим график функции .
1. Строим график функции .
2. Отображаем его симметрично относительно оси ОХ.
4. f(x)|f(x)|
1. Строим график функции y=f(x)
2. Часть графика, расположенную выше оси ОХ оставляем без изменений, часть графика, расположенную ниже оси OX, отображаем симметрично относительно этой оси.
Построим график функции
1. Строим график функции . Он получается смещением графика функции вдоль оси OY на 2 единицы вниз:
2. Теперь часть графика, расположенную ниже оси ОХ, отобразим симметрично относительно этой оси:
И последнее преобразование, которое, строго говоря, нельзя назвать преобразованием функции, поскольку результат этого преобразования функцией уже не является:
|y|=f(x)
1. Строим график функции y=f(x)
2. Часть графика, расположенную ниже оси ОХ стираем, затем часть графика, расположенную выше оси ОХ достраиваем симметрично относительно этой оси.
Построим график уравнения
1. Строим график функции :
2. Часть графика, расположенную ниже оси ОХ стираем:
3. Часть графика, расположенную выше оси ОХ достраиваем симметрично относительно этой оси.
И, наконец, предлагаю вам посмотреть ВИДЕОУРОК в котором я показываю пошаговый алгоритм построения графика функции
График этой функции выглядит так:
Гипотеза: Если изучить движение графика при образовании уравнения функций то можно заметить что все графики подчиняются общим закономерностям поэтому можно сформулировать общие законы вне зависимости от функций, что позволит не только облегчить построение графиков различных функций, но и использовать их при решении задач.
Цель: Изучить движение графиков функций:
1)Задача изучение литературы
2) Научится строить графики различных функций
3) Научится преобразовывать графики линейных функций
4) Рассмотреть вопрос применения графиков при решении задач
Объект исследования: Графики функций
Предмет исследования: Движения графиков функций
Актуальность: Построение графиков функций, как правило занимает очень много времени и требует внимательности со стороны ученика, но зная правила преобразования графиков функций и графики основных функций можно достаточно быстро и легко построить графики функций что позволит не только выполнять задания на построения графиков функций, но и решать связанные с ним задачи (на нахождения максимально (минимально высоты времени и точки встречи))
Данный проект полезен всем ученикам школы.
Обзор литературы :
В литературе рассматриваются способы построения графика различных функций, а так же приведены примеры преобразования графиков этих функций. Графики практически всех основных функций используются в различных технических процессах, что позволяет более наглядно представить течение процесса и спрограммировать результат
Постоянная функция. Эта функция задана формулой у = b, где b – некоторое число. Графиком постоянной функции является прямая, параллельная оси абсцисс и проходящая через точку (0; b) на оси ординат. Графиком функции у = 0 является ось абсцисс.
Виды функции 1Прямая пропорциональность. Эта функция задана формулой у = kx, где коэффициент пропорциональности k ≠ 0. Графиком прямой пропорциональности является прямая, проходящая через начало координат.
Линейная функция. Такая функция задана формулой у = kx + b, где k и b – действительные числа. Графиком линейной функции является прямая.
Графики линейных функций могут пересекаться или быть параллельными.
Так, прямые графиков линейных функций у = k 1 x + b 1 и у = k 2 x + b 2 пересекаются, если k 1 ≠ k 2 ; если же k 1 = k 2 , то прямые параллельны.
2Обратная пропорциональность – это функция, которая задана формулой у = k/x, где k ≠ 0. K называется коэффициентом обратной пропорциональности. Графиком обратной пропорциональности является гипербола.
Функция у = х 2 представлена графиком, получившим название парабола: на промежутке [-~; 0] функция убывает, на промежутке функция возрастает.
Функция у = х 3 возрастает на всей числовой прямой и графически представлена кубической параболой.
Степенная функция с натуральным показателем. Эта функция задана формулой у = х n , где n – натуральное число. Графики степенной функции с натуральным показателем зависят от n. Например, если n = 1, то графиком будет прямая (у = х), если n = 2, то графиком будет парабола и т.д.
Степенная функция с целым отрицательным показателем представлена формулой у = х -n , где n – натуральное число. Данная функция определена при всех х ≠ 0. График функции также зависит от показателя степени n.
Степенная функция с положительным дробным показателем. Эта функция представлена формулой у = х r , где r – положительная несократимая дробь. Данная функция также не является ни четной, ни нечетной.
График-линия которая отображает взаимосвязь зависимой и независимой переменных на координатной плоскости. График служит для наглядного отображения этих элементов
Независимая переменная это переменная которая может принимать любые значения в области определения функций (где данная функция имеет смысл(нельзя делить на нуль))
Чтобы построить график функций необходимо
1)Найти ОДЗ (область допустимых значений)
2)взять несколько произвольных значений для независимой переменной
3)Найти значен6ие зависимой переменной
4)Построить координатную плоскость отметить на ней данные точки
5) Соединить их линии при необходимости исследовать полученный график Преобразование графиков элементарных функций.
Преобразование графиков
В чистом виде основные элементарные функции встречаются, к сожалению, не так часто. Гораздо чаще приходится иметь дело с элементарными функциями, полученными из основных элементарных при помощи добавления констант и коэффициентов. Графики таких функций можно строить, применяя геометрические преобразования к графикам соответствующих основных элементарных функций (или переходить к новой системе координат). К примеру, квадратичная функция формула представляет собой квадратичную параболу формула, сжатую втрое относительно оси ординат, симметрично отображенную относительно оси абсцисс, сдвинутую против направления этой оси на 2/3 единицы и сдвинутую по направлению оси ординат на 2 единицы.
Давайте разберемся в этих геометрических преобразованиях графика функции пошагово на конкретных примерах.
С помощью геометрических преобразований графика функции f(x) может быть построен график любой функции вида формула, где формула - коэффициенты сжатия или растяжения вдоль осей oy и ox соответственно, знаки «минус» перед коэффициентами формула и формула указывают на симметричное отображение графика относительно координатных осей, а и b определяют сдвиг относительно осей абсцисс и ординат соответственно.
Таким образом, различают три вида геометрических преобразований графика функции:
Первый вид - масштабирование (сжатие или растяжение) вдоль осей абсцисс и ординат.
На необходимость масштабирования указывают коэффициенты формулы отличные от единицы, если число меньше 1 , то происходит сжатие графика относительно oy и растяжение относительно ox , если число больше 1, то производим растяжение вдоль оси ординат и сжатие вдоль оси абсцисс.
Второй вид - симметричное (зеркальное) отображение относительно координатных осей.
На необходимость этого преобразования указывают знаки «минус» перед коэффициентами формулы (в этом случае симметрично отображаем график относительно оси ox) и формула (в этом случае симметрично отображаем график относительно оси oy). Если знаков «минус» нет, то этот шаг пропускается.
