Проецирование на три взаимно перпендикулярные плоскости проекций. Министерство образования и науки российской федерации федеральное государственное бюджетное образовательное учреждение высшего профессионального образования кузбасский государственный техни

Существует множество деталей, информацию о форме которых невозможно передать двумя проекциями чертежа. Для того чтобы информация о сложной форме детали была представлена достаточно полно, используют проецирование на три взаимно перпендикулярные плоскости проекции: фронтальную - V, горизонтальную - Н и профильную - W (читается «дубль вэ»).

Комплексным чертежом Чертеж представленный тремя видами или проекциями, в большинстве случаев дает полное представление о форме и конструкции детали (предмета и объекта) и также называется комплексным чертежом. осным чертежом. Если чертеж построен с осями координат, он называется осным чертежом. безосным Если чертеж построен без осей координат, он называется безосным профильной Если плоскость W перпендикулярна к фронтальной и горизонтальной плоскостям проекций, то она называется профильной

В трехгранный угол помещают предмет так, чтобы его формообразующая грань и основание были бы параллельны соответственно фронтальной и горизонтальной плоскостям проекций. Затем через все точки предмета проводят проецирующие лучи, перпендикулярные всем трем плоскостям проекций, на которых получают фронтальную, горизонтальную и профильную проекции предмета. После проецирования предмет удаляют из трехгранного угла, а затем горизонтальную и профильную плоскости проекций поворачивают на 90° соответственно вокруг осей Ох иOz до совмещения с фронтальной плоскостью проекции и получают чертеж детали, содержащий три проекции.

Три проекции чертежа взаимосвязаны друг с другом. Фронтальная и горизонтальная проекции сохраняют проекционную связь изображений, т. е. устанавливаются проекционные связи и между фронтальной и горизонтальной, фронтальной и профильной, а также горизонтальной и профильной проекциями. Линии проекционной связи определяют местоположение каждой проекции на поле чертежа. Форма большинства предметов представляет собой сочетание различных геометрических тел или их частей. Следовательно, для чтения и выполнения чертежей нужно знать, как изображаются геометрические тела в системе трех проекций на производстве

1.Грани параллельные плоскости проекций проецируются на нее без искажения, в натуральную величину. 2.Грани перпендикулярные к плоскости проекций, проецируются в отрезке прямых линий. 3.Грани расположенные наклонно к плоскостям проекций, изображения на ней с искажением (уменьшенными)

& 3. стр вопросы письменно задание 4.1. стр стр, & 5, стр.37-45, вопросы письменно задание

Система трех взаимно перпендикулярных плоскостей

Образование комплексного чертежа (эпюра)

Для удобства пользования полученными изображениями от пространственной системы плоскостей перейдем к плоскостной.

Для этого:

1. Применим способ вращения плоскости p 1 вокруг оси Х до совмещения с плоскостью p 2 (рис. 1)

2. Совмещаем плоскости p 1 и p 2 в одну плоскость чертежа (рис. 2)


Рисунок 1	Рисунок 2

Проекции А 1 и А 2 располагаются на одной линии связи перпендикулярной оси Х. Эта линия принято называть линией проекционной связи (рис. 3).

Рисунок 3

Так как плоскость проекций считается бесконечной в пространстве, то границы плоскости p 1 , p 2 можно не изображать (рис. 4).

Рисунок 4

В результате совмещения плоскостей p 1 и p 2 получается комплексный чертеж или эпюр (от франц. epure чертеж), ᴛ.ᴇ. чертеж в системе p 1 и p 2 или в системе двух плоскостей проекций. Заменив наглядное изображение эпюром, мы утратили пространственную картину расположения плоскостей проекций и точки. Но эпюр обеспечивает точность и удобоизмеряемость изображений при значительной простоте построений.

Точка, заданная в пространстве, может иметь различные положения относительно плоскостей проекций.

Построение изображений точки может быть осуществлено различными способами:

словами (вербальное);
графически (чертежи);
наглядное изображение (объемное);
плоскостное (комплексный чертеж).

Таблица 1

Пример изображения точек, принадлежащих плоскостям p 1 и p 2

Положение точки	Наглядное изображение	Комплексный чертеж	Характерные признаки
Точка А принадлежит плоскости p 1			А 1 – ниже оси Х, А 2 – на оси X
Точка B принадлежит плоскости p 1			B 1 – выше оси X, B 2 – на оси X
Точка С принадлежит плоскости p 2			С 2 – выше оси X, С 1 – на оси Х
Точка D принадлежит плоскости p 2			D 1 – на оси X, D 2 – ниже оси X
Точка Е принадлежит оси X			E 1 совпадает с E 2 и принадлежит оси X

Рисунок 1

Рассмотрим три взаимно перпендикулярные плоскости p 1 , p 2 , p 3 (рис. 1). Вертикальная плоскостьp 3 называется профильной плоскостью проекции. Пересекаясь между собой, плоскостиp 1 , p 2 , p 3 образуют оси проекций, при этом пространство делится на 8 октантов.

p 1 p 2 = x; -x

p 1 p 3 = у; -у

p 2 p 3 = z; -z

0 – точка пересечения осей проекций.

Плоскости проекций, попарно пересекаясь, определяют три оси x, y, z, которые можно рассматривать как систему декартовых координат: ось Х принято называть осью абцисс, ось y – осью ординат, ось Z – осью аппликат, точка пересечения осей, обозначаемая буквой О, есть начало координат.

Для получения комплексного чертежа применим способ вращения плоскостей p 1 и p 3 до совмещения с плоскостью p 2 . Окончательный вид всех плоскостей в первом октанте приведен на рис. 2.

Рисунок 2

Здесь оси Оx и Оz , лежащие в неподвижной плоскости p 2 , изображены только один раз, ось Оy показана дважды. Объясняется это тем, что, вращаясь с плоскостью p 1 , ось y на эпюре совмещается с осью Оz , а вращаясь с плоскостью p 3 , эта же ось совмещается с осью Оx .

Любая точка пространства задается координатами. По знакам координат можно определить октант, в котором находится заданная точка. Для этого воспользуемся табл. 1, в которой рассмотрены знаки координат в 1–4 октантах (5–8 октанты не представлены, они имеют отрицательное значение х , а y и z повторяются).

Таблица 1

x	y	z	Октант
+	+	+	I
+	_	+	II
+	_	_	III
+	+	_	IV

Частный случаем пересечения плоскостей являются взаимно перпендикулярные плоскости.

Известно, что две плоскости взаимно перпендикулярны, если одна из них проходит через перпендикуляр к другой. Через точку А можно провести множество плоскостей, перпендикулярных данной плоскости a ( h , f ) . Эти плоскости образуют в пространстве пучок плоскостей, осью которого является перпендикуляр опущенный из точки А на плоскость a . Для того, чтобы через точку А провести плоскость, перпендикулярную плоскости a ( h ,f ) , необходимо из точки А провести прямую n, перпендикулярную плоскости a ( h ,f ) , (горизонтальная проекция n 1 перпендикулярна горизонтальной проекции горизонтали h 1 , фронтальная проекция n 2 перпендикулярна фронтальной проекции фронтали f 2 ). Любая плоскость, проходящая через прямую n a ( h ,f ) , поэтому для задания плоскости через точку А проводим произвольную прямую m . Плоскость заданная двумя пересекающимися прямыми (m ,n) , будет перпендикулярна плоскости a ( h ,f ) (рис. 50).

3.5. Отображение относительного положения прямой и плоскости

Известны три варианта взаимного расположения прямой и плоскости:

Прямая принадлежит плоскости.

Прямая параллельна плоскости.

Прямая пересекает плоскость.

Очевидно, что если прямая не имеет двух общих точек с плоскостью, то она или параллельна плоскости, или пересекает ее.

Большое значение для задач начертательной геометрии имеет частный случай пересечения прямой и плоскости, когда прямая перпендикулярна плоскости.

3.5.1. Параллельность прямой и плоскости

При решении вопроса о параллельности прямой линии и плоскости необходимо опираться на известное положение стереометрии: прямая параллельна плоскости, если она параллельна одной из прямых, лежащих в этой плоскости и не принадлежит этой плоскости.

Пусть дана плоскость общего положения ABC и прямая общего положения а. Требуется оценить их взаимное положение (рис. 51).

Для этого через прямую а проведем вспомогательную секущую плоскость g - в данном случае горизонтально проецирующая плоскость. Найдем линию пересечения плоскостейg и А ВС - прямую п (DF ). Проекция прямой п на горизонтальную плоскость проекций совпадает с проекцией а 1 и со следом плоскости g . Проекция прямой п 2 параллельна а 2 , п 3 параллельна а 3 , следовательно, прямая а параллельна плоскости AВС.

3.5.2. Пересечение прямой с плоскостью

Нахождение точки пересечения прямой линии и плоскости – одна из основных задач начертательной геометрии.

Пусть дана плоскость AВС и прямая а. Требуется найти точку пересечения прямой с плоскостью и определить видимость прямой по отношению к плоскости.

Алгоритм решения задачи (рис. 52) следующий:

Через горизонтальную проекцию прямой а 1 проведем вспомогательную горизонтально проецирующую плоскость g .

Находим линию пересечения вспомогательной плоскости с заданной. Горизонтальный след плоскости g 1 пересекает проекцию плоскости A 1 В 1 С 1 в точках D 1 и F 1 , которые определяют положение горизонтальной проекции п 1 - линии пересечения плоскостей g и AВС . Для нахождения фронтальной и профильной проекции п спроецируем точки D и F на фронтальную и профильную плоскости проекций.

Определяем точку пересечения прямых а и п. На фронтальной и профильной проекциях линия пересечения плоскостей п пересекает проекции а в точке К , которая и является проекцией точки пересечения прямой а с плоскостью AВС , по линии связи находим горизонтальную проекцию К 1 .

Методом конкурирующих точек определяем видимость прямой а по отношению к плоскости AВС .

Для решения данной задачи вводят систему трех взаимно перпендикулярных плоскостей, так как при составлении чертежей, например машин и их частей, требуется не два, а больше изображений. На этом основании в некоторые построения при решении задач необходимо вводить в систему p 1 , p 2 и другие плоскости проекций.

Эти плоскости делят все пространство на VIII частей, которые называются октантами (от лат. okto восемь). Плоскости не имеют толщины, непрозрачны и бесконечны. Наблюдатель находится в первой четверти (для систем p 1 , p 2) или первого октанта (для систем p 1 , p 2 , p 3) в бесконечном удалении от плоскостей проекций.

§ 6. Точка в системе p 1 , p 2 , p 3

Построение проекций некоторой точки А, расположенной в I октанте, на три взаимно перпендикулярные плоскости p 1 , p 2 , p 3 показано на рис. 2.27. Используя совмещение плоскостей проекций с плоскостью p 2 и применяя способ вращения плоскостей, получаем комплексный чертеж точки А (рис. 2.28):

АА 1 ^ p 1 ; АА 2 ^ p 2 ; АА 3 ^ p 3 ,

где А 3 – профильная проекция точки А; А Х, А y , А Z – осевые проекции точки А.

Проекции А 1 , А 2 , А 3 называются соответственно фронтальной, горизонтальной и профильной проекцией точки А.


Рис. 2.27	Рис. 2.28

Плоскости проекций, попарно пересекаясь, определяют три оси x, y, z, которые можно рассматривать как систему декартовых координат: ось Х называется осью абцисс, ось y – осью ординат, ось Z – осью аппликат, точка пересечения осей, обозначаемая буквой О, есть начало координат.

Так, зритель, рассматривающий предмет, находится в первом октанте.

Для получения комплексного чертежа применим способ вращения плоскостей p 1 и p 3 (как показано на рис. 2.27) до совмещения с плоскостью p 2 . Окончательный вид всех плоскостей в первом октанте приведен на рис. 2.29.

Рассмотрим рис. 2.30, где точка пространства А , задана координатами (5,4,6). Эти координаты положительны, и сама она находится в первом октанте. Построение изображения самой точки и ее проекций на пространственной модели осуществляется с помощью координатного прямоугольного параллелограмма. Для этого на осях координат откладываем отрезки, соответственно отрезкам длины: ОАх = 5, OАy = 4, OАz = 6. На этих отрезках (ОАx, ОАy, ОАz ), как на ребрах, строим прямоугольный параллелепипед. Одна из его вершин будет определять заданную точку А .

Говоря о системе трех плоскостей проекций на комплексном чертеже (рис. 2.30), необходимо отметить следующее.

Первое

1. две проекции точки принадлежат одной линии связи;

2. две проекции точки определяют положение третьей ее проекции;

3. линии связи перпендикулярны соответствующей оси проекций.

Второе

Любая точка пространства задается координатами. По знакам координат можно определить октант, в котором находится заданная точка. Для этого воспользуемся табл. 2.3, в которой рассмотрены знаки координат в 1–4 октантах (5–8 октанты не представлены, они имеют отрицательное значение х , а y и z повторяются).

Таблица 2.3

x	y	z	Октант
+	+	+	I
+	_	+	II
+	_	_	III
+	+	_	IV

Образование комплексного чертежа в системе трех плоскостей проекций осуществляется совмещением плоскостей p 1 , p 2 , p 3 (рис. 2.31).

Ось у в этом случае имеет два положения: y 1 c плоскостью p 1 , y 3 c плоскостью p 3 .

Горизонтальная и фронтальная проекции точки располагаются на линии проекционной связи, перпендикулярной оси x , фронтальная и профильная проекции – на линии проекционной связи, перпендикулярной к оси z .

А 1 А Х = А 3 А Z = АА 2 – расстояние от А до p 2

А 2 А Х = А 3 А y = АА 1 – расстояние отА до p 1

А 1 А y = А 2 А Z = АА 3 – расстояние от А до p 3

Расстояние точки от плоскости проекций измеряются аналогично отрезкам на эпюре (рис. 2.32).

При построении проекции точки в пространстве и на комплексном чертеже могут применяться различные алгоритмы.

1. Алгоритм построения наглядного изображения точки, заданной координатами (рис. 2.30):

1.1. Соотнести знаки координат x, y, z с данными табл. 2.3.

1.2. Определить четверть, в которой расположена точка.

1.3. Выполнить наглядное (аксонометрическое) изображение четверти.

1.4. Отложить координаты точки на осях А Х, А Y , А Z .

1.5. Построить проекции точки на плоскостях p 1 , p 2 , p 3.

1.6. Построить перпендикуляры к плоскостям p 1 , p 2 , p 3 в точках проекции А 1 , А 2 , А 3 .

1.7. Точка пересечения перпендикуляров есть искомая точка А.

2. Алгоритм построения комплексного чертежа точки в системе трех плоскостей проекций p 1 , p 2 , p 3 , заданной координатами (рис. 2.32)

2.1. Определить по координатам четверть, в которой расположена точка.

2.2. Определить механизм совмещения плоскостей.

2.3. Построить комплексный чертеж четверти.

2.4. Отложить координаты точки на осях x, y, z (А Х, А Y , А Z).

2.5. Построить проекции точки на комплексном чертеже.

§ 7. Комплексный чертеж и наглядное изображение точки в I–IV октантах

Рассмотрим пример построения точек А, В, С, D в различных октантах (табл. 2.4).

Таблица 2.4

Похожая информация.

Положение плоскости в пространстве определяется:

тремя точками, не лежащими на одной прямой;
прямой и точкой, взятой вне прямой;
двумя пересекающимися прямыми;
двумя параллельными прямыми;
плоской фигурой.

В соответствии с этим на эпюре плоскость может быть задана:

проекциями трёх точек, не лежащих на одной прямой (Рисунок 3.1,а);
проекциями точки и прямой (Рисунок 3.1,б);
проекциями двух пересекающихся прямых (Рисунок 3.1,в);
проекциями двух параллельных прямых (Рисунок 3.1,г);
плоской фигурой (Рисунок 3.1,д);
следами плоскости;
линией наибольшего ската плоскости.

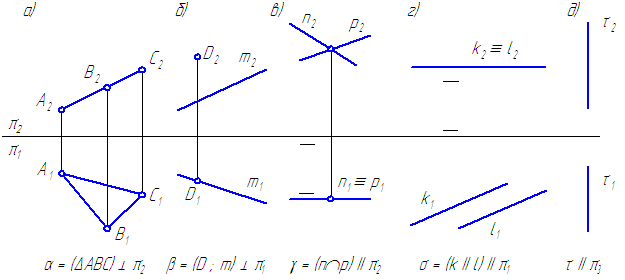

Рисунок 3.1 – Способы задания плоскостей

Плоскость общего положения – это плоскость, которая не параллельна и не перпендикулярна ни одной из плоскостей проекций.

Следом плоскости называется прямая, полученная в результате пересечения заданной плоскости с одной из плоскостей проекций.

Плоскость общего положения может иметь три следа: горизонтальный – απ 1 , фронтальный – απ 2 и профильный – απ 3 , которые она образует при пересечении с известными плоскостями проекций: горизонтальной π 1 , фронтальной π 2 и профильной π 3 (Рисунок 3.2).

Рисунок 3.2 – Следы плоскости общего положения

3.2. Плоскости частного положения

Плоскость частного положения – плоскость, перпендикулярная или параллельная плоскости проекций.

Плоскость, перпендикулярная плоскости проекций, называется проецирующей и на эту плоскость проекций она будет проецироваться в виде прямой линии.

Свойство проецирующей плоскости : все точки, линии, плоские фигуры, принадлежащие проецирующей плоскости, имеют проекции на наклонном следе плоскости (Рисунок 3.3).

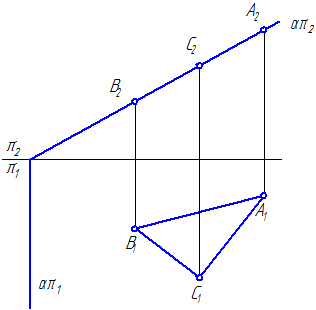

Рисунок 3.3 – Фронтально-проецирующая плоскость, которой принадлежат: точки А , В , С ; линии АС , АВ , ВС ; плоскость треугольника АВС

Фронтально-проецирующая плоскость – плоскость, перпендикулярная фронтальной плоскости проекций (Рисунок 3.4, а).

Горизонтально-проецирующая плоскость – плоскость, перпендикулярная горизонтальной плоскости проекций (Рисунок 3.4, б).

Профильно-проецирующая плоскость – плоскость, перпендикулярная профильной плоскости проекций .

Плоскости, параллельные плоскостям проекций, называются плоскостями уровня или дважды проецирующими плоскостями .

Фронтальная плоскость уровня – плоскость, параллельная фронтальной плоскости проекций (Рисунок 3.4, в).

Горизонтальная плоскость уровня – плоскость, параллельная горизонтальной плоскости проекций (Рисунок 3.4, г).

Профильная плоскость уровня – плоскость, параллельная профильной плоскости проекций (Рисунок 3.4, д).

Рисунок 3.4 – Эпюры плоскостей частного положения

3.3. Точка и прямая в плоскости. Принадлежность точки и прямой плоскости

Точка принадлежит плоскости, если она принадлежит какой-либо прямой, лежащей в этой плоскости (Рисунок 3.5).

Прямая принадлежит плоскости, если она имеет с плоскостью хотя бы две общие точки (Рисунок 3.6).

Рисунок 3.5 – Принадлежность точки плоскости

α = m // n

D ∈ n ⇒ D ∈ α

Рисунок 3.6 – Принадлежность прямой плоскости

Упражнение

Дана плоскость, заданная четырехугольником (Рисунок 3.7, а). Необходимо достроить горизонтальную проекцию вершины С .


а	б

Рисунок 3.7 – Решение задачи

Решение :

ABCD – плоский четырехугольник, задающий плоскость.
Проведём в нём диагонали AC и BD (Рисунок 3.7, б), которые являются пересекающимися прямыми, также задающими ту же плоскость.
Согласно признаку пересекающихся прямых, построим горизонтальную проекцию точки пересечения этих прямых — K по её известной фронтальной проекции: A 2 C 2 ∩ B 2 D 2 =K 2 .
Восстановим линию проекционной связи до пересечения с горизонтальной проекцией прямой BD : на проекции диагонали B 1 D 1 строим К 1 .
Через А 1 К 1 проводим проекцию диагонали А 1 С 1 .
Точку С 1 получаем, посредством линии проекционной связи до пересечения её с горизонтальной проекцией продолженной диагонали А 1 К 1 .

3.4. Главные линии плоскости

В плоскости можно построить бесконечное множество прямых, но есть особые прямые, лежащие в плоскости, называемые главными линиями плоскости (Рисунок 3.8 – 3.11).

Прямой уровня или параллелью плоскости называется прямая, лежащая в данной плоскости и параллельная одной из плоскостей проекций.

Горизонталь или горизонтальная прямая уровня h (первая параллель) – это прямая, лежащая в данной плоскости и параллельная горизонтальной плоскости проекций (π 1) (Рисунок 3.8, а; 3.9).

Фронталь или фронтальная прямая уровня f (вторая параллель) – это прямая лежащая в данной плоскости и параллельная фронтальной плоскости проекций (π 2) (Рисунок 3.8, б; 3.10).

Профильная прямая уровня p (третья параллель) – это прямая лежащая в данной плоскости и параллельная профильной плоскости проекций (π 3) (Рисунок 3.8, в; 3.11).

Рисунок 3.8 а – Горизонтальная прямая уровня в плоскости, заданной треугольником

Рисунок 3.8 б – Фронтальная прямая уровня в плоскости, заданной треугольником

Рисунок 3.8 в – Профильная прямая уровня в плоскости, заданной треугольником

Рисунок 3.9 – Горизонтальная прямая уровня в плоскости, заданной следами

Рисунок 3.10 – Фронтальная прямая уровня в плоскости, заданной следами

Рисунок 3.11 – Профильная прямая уровня в плоскости, заданной следами

3.5. Взаимное положение прямой и плоскости

Прямая по отношению к заданной плоскости может быть параллельной и может с ней иметь общую точку, то есть пересекаться.

3.5.1. Параллельность прямой плоскости

Признак параллельности прямой плоскости : прямая параллельна плоскости, если она параллельна какой-либо прямой, принадлежащей этой плоскости (Рисунок 3.12).

Рисунок 3.12 – Параллельность прямой плоскости

3.5.2. Пересечение прямой с плоскостью

Для построения точки пересечения прямой с плоскостью общего положения (Рисунок 3.13), необходимо:

Заключить прямую а во вспомогательную плоскость β (в качестве вспомогательной плоскости следует выбирать плоскости частного положения);
Найти линию пересечения вспомогательной плоскости β с заданной плоскостью α;
Найти точку пересечения заданной прямой а с линией пересечения плоскостей MN .

Рисунок 3.13 – Построение точки встречи прямой с плоскостью

Упражнение

Заданы: прямая АВ общего положения, плоскость σ⊥π 1 . (Рисунок 3.14). Построить точку пересечения прямой АВ с плоскостью σ.

Решение :

Плоскость σ – горизонтально-проецирующая, следовательно, горизонтальной проекцией плоскости σ является прямая σ 1 (горизонтальный след плоскости);
Точка К должна принадлежать прямой АВ ⇒ К 1 ∈А 1 В 1 и заданной плоскости σ ⇒ К 1 ∈σ 1 , следовательно, К 1 находится в точке пересечения проекций А 1 В 1 и σ 1 ;
Фронтальную проекцию точки К находим посредством линии проекционной связи: К 2 ∈А 2 В 2 .

Рисунок 3.14 – Пересечение прямой общего положения с плоскостью частного положения

Упражнение

Заданы: плоскость σ = ΔАВС – общего положения, прямая EF (Рисунок 3.15).

Требуется построить точку пересечения прямой EF с плоскостью σ.


а	б

Рисунок 3.15 – Пересечение прямой с плоскостью

Заключим прямую EF во вспомогательную плоскость, в качестве которой воспользуемся горизонтально-проецирующей плоскостью α (Рисунок 3.15, а);
Если α⊥π 1 , то на плоскость проекций π 1 плоскость α проецируется в прямую (горизонтальный след плоскости απ 1 или α 1), совпадающую с E 1 F 1 ;
Найдём прямую пересечения (1-2) проецирующей плоскости α с плоскостью σ (решение подобной задачи будет рассмотрено );
Прямая (1-2) и заданная прямая EF лежат в одной плоскости α и пересекаются в точке K .

Алгоритм решения задачи (Рисунок 3.15, б):

Через EF проведем вспомогательную плоскость α:

3.6. Определение видимости методом конкурирующих точек

При оценке положения данной прямой, необходимо определить – точка какого участка прямой расположена ближе (дальше) к нам, как к наблюдателям, при взгляде на плоскость проекций π 1 или π 2 .

Точки, которые принадлежат разным объектам, а на одной из плоскостей проекций их проекции совпадают (то есть, две точки проецируются в одну), называются конкурирующими на этой плоскости проекций .

Необходимо отдельно определить видимость на каждой плоскости проекций.

Видимость на π 2 (рис. 3.15)

Выберем точки, конкурирующие на π 2 – точки 3 и 4. Пусть точка 3∈ВС∈σ , точка 4∈EF .

Чтобы определить видимость точек на плоскости проекций π 2 надо определить расположение этих точек на горизонтальной плоскости проекций при взгляде на π 2 .

Направление взгляда на π 2 показано стрелкой.

По горизонтальным проекциям точек 3 и 4, при взгляде на π 2 , видно, что точка 4 1 располагается ближе к наблюдателю, чем 3 1 .

4 1 ∈E 1 F 1 ⇒ 4∈EF ⇒ на π 2 будет видима точка 4, лежащая на прямой EF , следовательно, прямая EF на участке рассматриваемых конкурирующих точек расположена перед плоскостью σ и будет видима до точки K

Видимость на π 1

Для определения видимости выберем точки, конкурирующие на π 1 – точки 2 и 5.

Чтобы определить видимость точек на плоскости проекций π 1 надо определить расположение этих точек на фронтальной плоскости проекций при взгляде на π 1 .

Направление взгляда на π 1 показано стрелкой.

По фронтальным проекциям точек 2 и 5, при взгляде на π 1 , видно, что точка 2 2 располагается ближе к наблюдателю, чем 5 2 .

2 1 ∈А 2 В 2 ⇒ 2∈АВ ⇒ на π 1 будет видима точка 2, лежащая на прямой АВ , следовательно, прямая EF на участке рассматриваемых конкурирующих точек расположена под плоскостью σ и будет невидима до точки K – точки пересечения прямой с плоскостью σ.

Видимой из двух конкурирующих точек будет та, у которой координата «Z» или(и) «Y» больше.

3.7. Перпендикулярность прямой плоскости

Признак перпендикулярности прямой плоскости : прямая перпендикулярна плоскости, если она перпендикулярна двум пересекающимся прямым, лежащим в данной плоскости.


а	б

Рисунок 3.16 – Задание прямой, перпендикулярной плоскости

Теорема. Если прямая перпендикулярна плоскости, то на эпюре: горизонтальная проекции прямой перпендикулярна горизонтальной проекции горизонтали плоскости, а фронтальная проекция прямой перпендикулярна фронтальной проекции фронтали (Рисунок 3.16, б)

Теорема доказывается через теорему о проецировании прямого угла в частном случае.

Если плоскость задана следами, то проекции прямой перпендикулярной плоскости перпендикулярны соответствующим следам плоскости (Рисунок 3.16, а).

Пусть прямая p перпендикулярна плоскости σ=ΔАВС и проходит через точку K .

Построим горизонталь и фронталь в плоскости σ=ΔАВС : A-1 ∈σ; A-1 //π 1 ; С-2 ∈σ; С-2 //π 2 .
Восстановим из точки K перпендикуляр к заданной плоскости: p 1 ⊥h 1 и p 2 ⊥f 2 , или p 1 ⊥απ 1 и p 2 ⊥απ 2

3.8. Взаимное положение двух плоскостей

3.8.1. Параллельность плоскостей

Две плоскости могут быть параллельными и пересекающимися между собой.

Признак параллельности двух плоскостей : две плоскости взаимно параллельны, если две пересекающиеся прямые одной плоскости соответственно параллельны двум пересекающимся прямым другой плоскости.

Упражнение

Задана плоскость общего положения α=ΔАВС и точка F ∉α (Рисунок 3.17).

Через точку F провести плоскость β, параллельную плоскости α.

Рисунок 3.17 – Построение плоскости, параллельной заданной

Решение :

В качестве пересекающихся прямых плоскости α возьмем, например, стороны треугольника АВ и ВС.

Через точку F проводим прямую m , параллельную, например, АВ .
Через точку F , или же через любую точку, принадлежащую m , проводим прямую n , параллельную, например, ВС , причём m∩ n=F .
β = m ∩n и β//α по определению.

3.8.2. Пересечение плоскостей

Результатом пересечения 2-х плоскостей является прямая. Любая прямая на плоскости или в пространстве может быть однозначно задана двумя точками. Поэтому для того, чтобы построить линию пересечения двух плоскостей, следует найти две точки, общие для обеих плоскостей, после чего соединить их.

Рассмотрим примеры пересечения двух плоскостей при различных способах их задания: следами; тремя точками, не лежащими на одной прямой; параллельными прямыми; пересекающимися прямыми и др.

Упражнение

Две плоскости α и β заданы следами (Рисунок 3.18). Построить линию пересечения плоскостей.

Рисунок 3.18 – Пересечение плоскостей общего положения, заданных следами

Порядок построения линии пересечения плоскостей :

Найти точку пересечения горизонтальных следов — это точка М (её проекции М 1 и М 2 , при этом М 1 =М , т.к. М – точка частного положения, принадлежащая плоскости π 1).
Найти точку пересечения фронтальных следов — это точка N (её проекции N 1 и N 2 , при этом N 2 = N , т.к. N – точка частного положения, принадлежащая плоскости π 2).
Построить линию пересечения плоскостей, соединив одноименные проекции полученных точек: М 1 N 1 и М 2 N 2 .

М N – линия пересечения плоскостей.

Упражнение

Задана плоскость σ = ΔАВС , плоскость α – горизонтально- проецирующая (α⊥π 1) ⇒α 1 – горизонтальный след плоскости (Рисунок 3.19).

Построить линию пересечения этих плоскостей.

Решение :

Так как плоскость α пересекает стороны АВ и АС треугольника АВС , то точки пересечения K и L этих сторон с плоскостью α являются общими для обеих заданных плоскостей, что позволит, соединив их, найти искомую линию пересечения.

Точки могут быть найдены как точки пересечения прямых с проецирующей плоскостью: находим горизонтальные проекции точек K и L , то есть K 1 и L 1 , на пересечении горизонтального следа (α 1) заданной плоскости α с горизонтальными проекциями сторон ΔАВС : А 1 В 1 и A 1 C 1 . После чего посредством линий проекционной связи находим фронтальные проекции этих точек K 2 и L 2 на фронтальных проекциях прямых АВ и АС . Соединим одноимённые проекции: K 1 и L 1 ; K 2 и L 2 . Линия пересечения заданных плоскостей построена.

Алгоритм решения задачи :

KL – линия пересечения ΔАВС и σ (α∩σ = KL ).

Рисунок 3.19 – Пересечение плоскостей общего и частного положения

Упражнение

Заданы плоскости α = m//n и плоскость β = ΔАВС (Рисунок 3.20).

Построить линию пересечения заданных плоскостей.

Решение :

Чтобы найти точки, общие для обеих заданных плоскостей и задающие линию пересечения плоскостей α и β, необходимо воспользоваться вспомогательными плоскостями частного положения.
В качестве таких плоскостей выберем две вспомогательные плоскости частного положения, например: σ // τ; σ⊥π 2 ; τ⊥π 2 .
Вновь введённые плоскости пересекаются с каждой из заданных плоскостей α и β по прямым, параллельным друг другу, так как σ // τ:

— результатом пересечения плоскостей α, σ и τ являются прямые (4-5) и (6-7);

— результатом пересечения плоскостей β, σ и τ являются прямые (3-2) и (1-8).

Прямые (4-5) и (3-2) лежат в плоскости σ; точка их пересечения М одновременно лежит в плоскостях α и β, то есть на прямой пересечения этих плоскостей;
Аналогично находим точку N , общую для плоскостей α и β.
Соединив точки M и N , построим прямую пересечения плоскостей α и β.

Рисунок 3.20 – Пересечение двух плоскостей общего положения (общий случай)

Алгоритм решения задачи :

Упражнение

Заданы плоскости α = ΔАВС и β = a //b . Построить линию пересечения заданных плоскостей (Рисунок 3.21).

Рисунок 3.21 Решение задачи на пересечение плоскостей

Решение :

Воспользуемся вспомогательными секущими плоскостями частного положения. Введём их так, чтобы сократить количество построений. Например, введём плоскость σ⊥π 2 , заключив прямую a во вспомогательную плоскость σ (σ∈a ). Плоскость σ пересекает плоскость α по прямой (1-2), а σ∩β=а . Следовательно (1-2)∩а =K .

Точка К принадлежит обеим плоскостям α и β.

Следовательно, точка K , является одной из искомых точек, через которые проходит прямая пересечения заданных плоскостей α и β.

Для нахождения второй точки, принадлежащей прямой пересечения α и β, заключим прямую b во вспомогательную плоскость τ⊥π 2 (τ∈b ).

Соединив точки K и L , получим прямую пересечения плоскостей α и β.

3.8.3. Взаимно перпендикулярные плоскости

Плоскости взаимно перпендикулярны, если одна из них проходит через перпендикуляр к другой.

Упражнение

Задана плоскость σ⊥π 2 и прямая общего положения – DE (Рисунок 3.22)

Требуется построить через DE плоскость τ⊥σ.

Решение .

Проведём перпендикуляр CD к плоскости σ – C 2 D 2 ⊥σ 2 (на основании ).

Рисунок 3.22 – Построение плоскости, перпендикулярной к заданной плоскости

По теореме о проецировании прямого угла C 1 D 1 должна быть параллельна оси проекций. Пересекающиеся прямые CD∩ DE задают плоскость τ. Итак, τ⊥σ.

Аналогичные рассуждения, в случае плоскости общего положения.

Упражнение

Задана плоскость α = ΔАВС и точка K вне плоскости α.

Требуется построить плоскость β⊥α, проходящую через точку K .

Алгоритм решения (Рисунок 3.23):

Построим горизонталь h и фронталь f в заданной плоскости α = ΔАВС ;
Через точку K проведём перпендикуляр b к плоскости α (по теореме о перпендикуляре к плоскости : если прямая перпендикулярна плоскости, то её проекции перпендикулярны к наклонным проекциям горизонтали и фронтали, лежащих в плоскости: b 2 ⊥f 2 ; b 1 ⊥h 1 ;
Задаём плоскость β любым способом, например, β = a∩ b , таким образом, плоскость, перпендикулярная к заданной, построена: α⊥β.
